Instrucciones de montaje

Instalación tornillos Saint Tropez ref.147,148,149

7

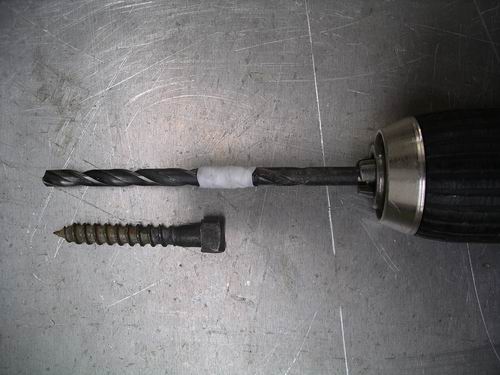

Para instalar cualquier tornillo Saint-Tropez, primeramente deberá marcar con un trozo de cinta aislante la profundidad de perforación.

8

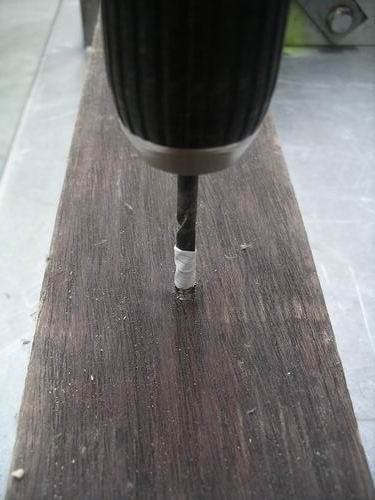

Procedemos a taladrar a la profundidad exacta. Si perfora en madera noble o duras (roble, castaño, cerezo, iroko…) utilice un broca de 6mm en el caso de tornillos ref.148 y ref.147. Para el caso de los tornillos ref. 149 utilice una broca de 4mm.

Si perfora en madera no nobles o blandas (Pino, abeto, cedro…) utilice una broca de 4mm para tornillos ref.148 y ref.147. Para tornillos ref.149 utilice una broca de 2mm.

9

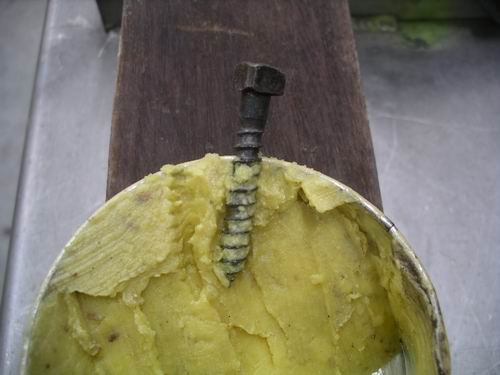

Aplique al tornillo cera para muebles incolora. En su defecto, aplique algun producto para reducir la fricción, como puede ser aceite, grasa o jabón.

10

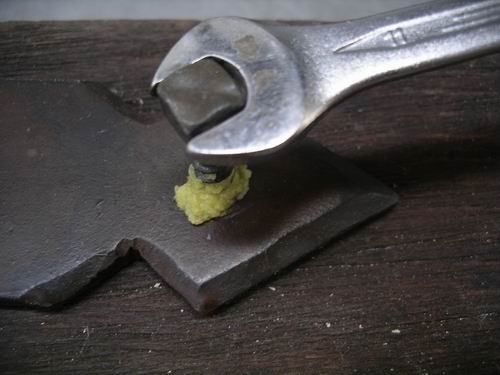

Apriete con una llave fija 10-11 para tornillos ref.148 y ref.147 y con una llave fija 8-9 para tornillos ref.149.

11

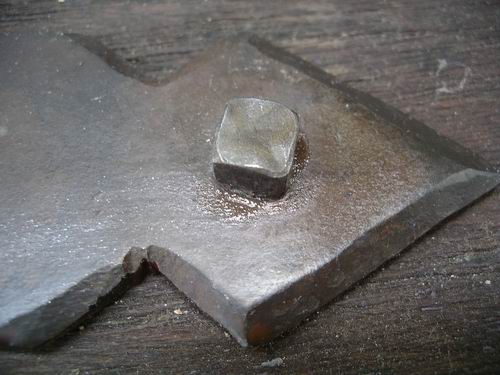

Limpie la cera sobrante.

Instalación clavos de forja ref.190,150

12

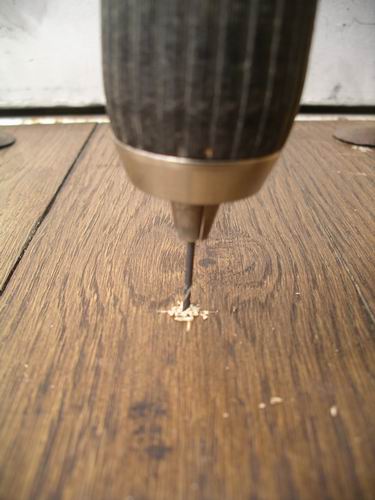

Para maderas duras o nobles (roble, castaño, nogal, cerezo, iroko…) deberá taladrar con una broca de 2mm en el punto marcado.
Para maderas blandas o no nobles (pino, abeto…) no le hará falta taladrar previamente, podrá clavar el clavo directamente.

13

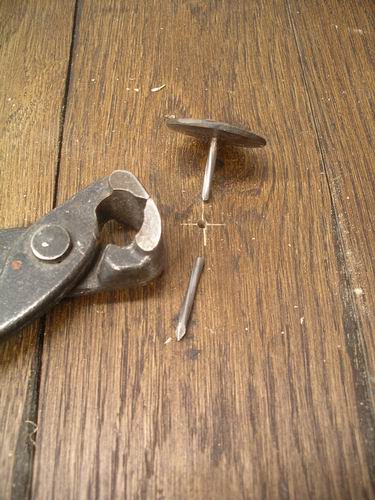

Únicamente si la medida de los clavos no le viene bien, los podrá cortar fácilmente con una tenaza.

14

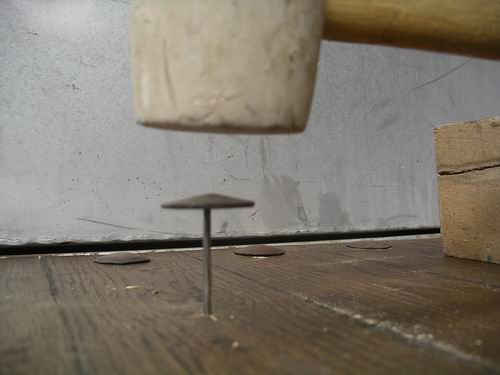

Introduzca el clavo golpeando con un martillo de goma.

15

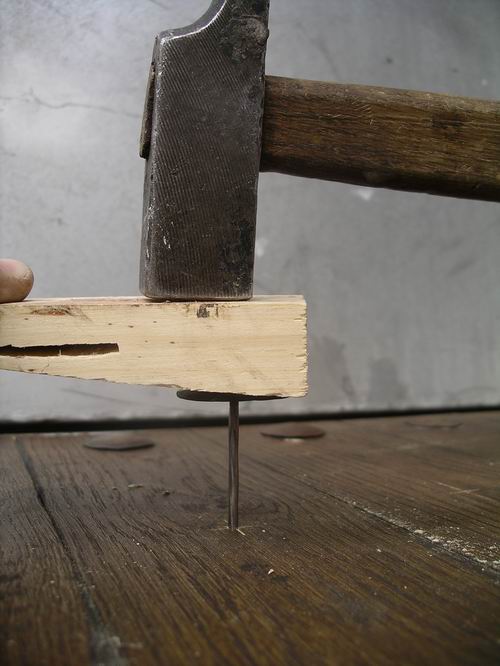

O en su defecto, golpé el clavo con un martillo tradicional pero utilizando una pequeña pieza de madera, para evitar marcar el clavo al golpearlo.

16

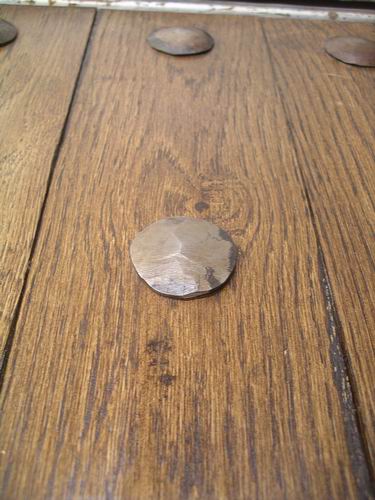

Resultado final.

Instalación clavos de fundición ref. 143,167,196,105,172,164,122

17

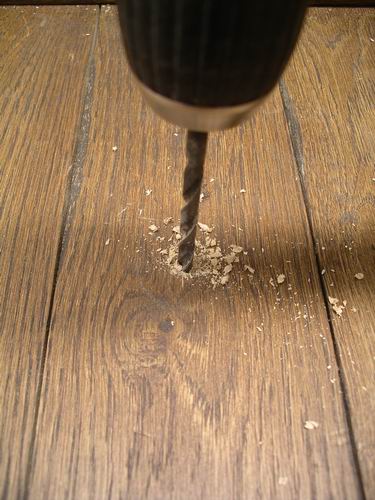

Taladre con un broca de 6mm, en el punto indicado, hasta que atraviese la puerta.

18

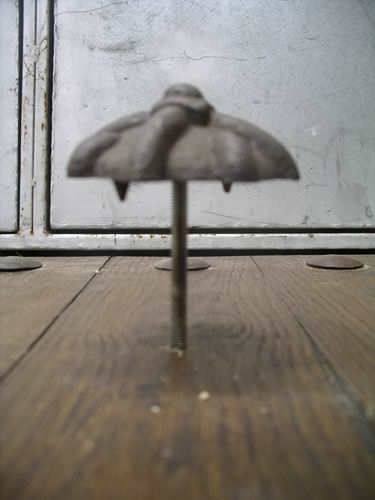

Introduzca el tornillo por el agujero y enrosque el clavo.

19

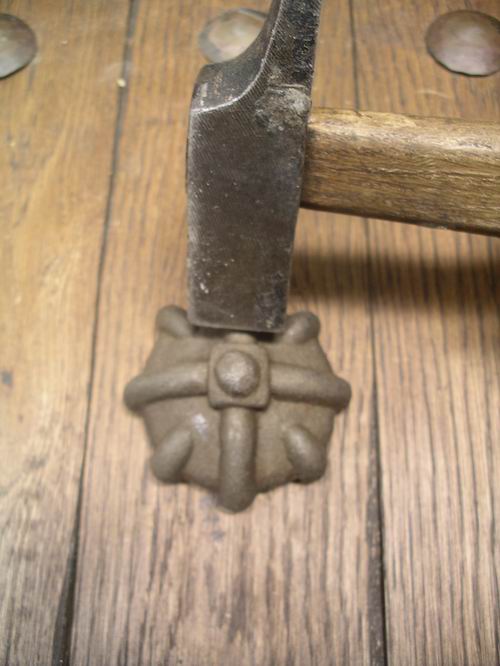

Coloque el clavo en su posición y golpéelo suavemente con un martillo, para marcar las muescas del sistema antigiro.

21

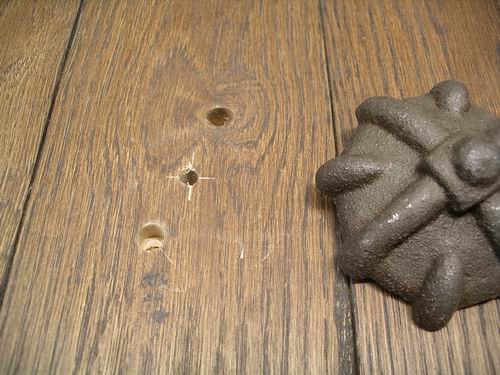

Desmonte el clavo y taladre con una broca de 8mm en las marcas del sistema antigiro, aproximadamente 7mm de profundidad.

22

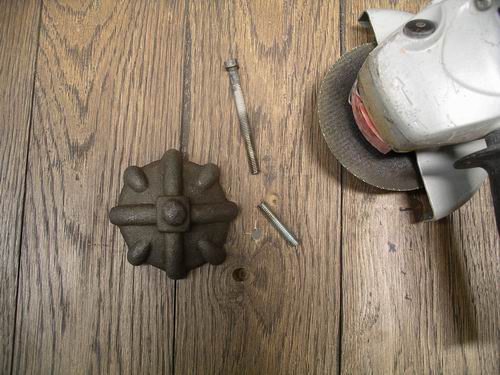

Los tornillos estan preparados para puertas con un grosor entre 9,5 y 8 cm. Si esta medida no le viene bien, los podrá cortar, sin problemas, con una pequeña radial.

23

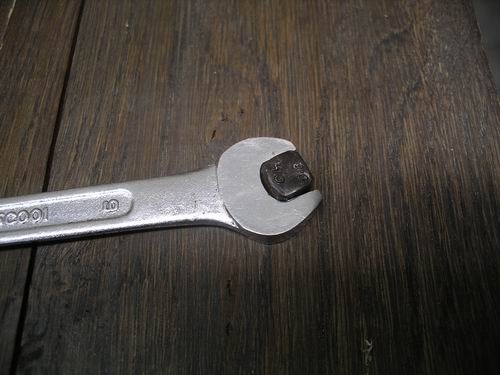

Finalmente enrosque el clavo y apriete con una llave fija 8-9.

24

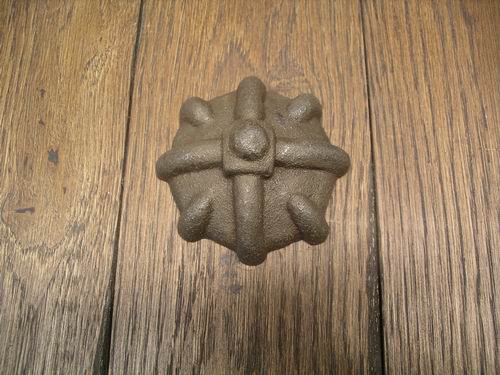

El clavo solamente se podrá quitar si se desmonta por la parte trasera de la puerta.

Instalación llamadores de forja ref.479, 403, 425

25

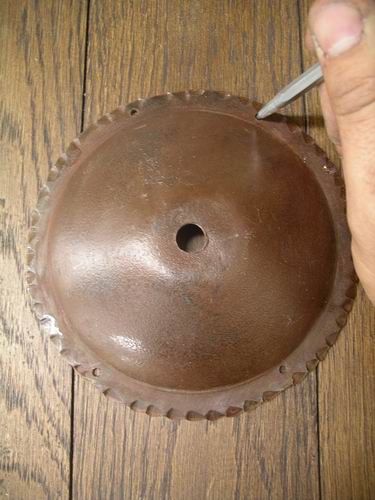

Una vez elegido el lugar correcto, procedemos a marcar los puntos donde tendrá que taladrar.

26

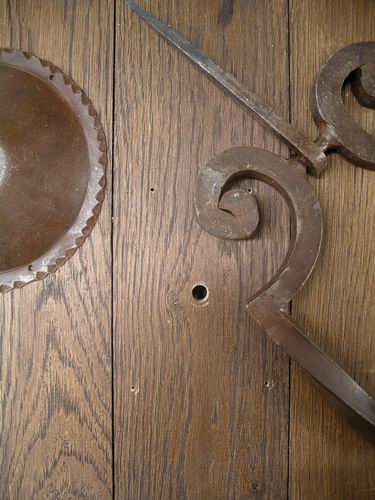

Si su puerta es de madera noble o dura (roble, castaño, nogal, cerezo…) taladre con una broca de 8mm el agujero central y atraviese la puerta en su totalidad.
Si su puerta es de madera no noble o blanda (pino, abeto…) utilice una broca de 6mm.
Para la instalacion de los clavos de forja, por favor, lea su manual.
Lo más común, es inslalar los llamadores en la estructura de la puerta (en las partes más gruesas).

27

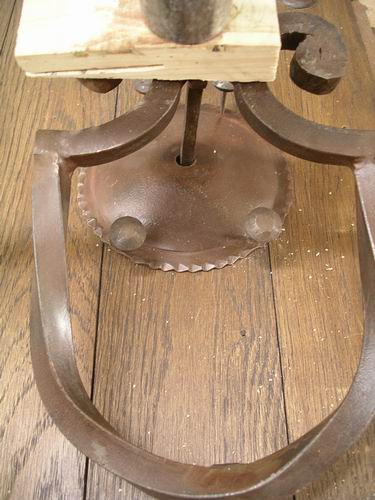

Ayudado con un martillo y un taco de madera, para no marcar la forja, golpée energicamente hasta introducir el pincho del llamador.

28

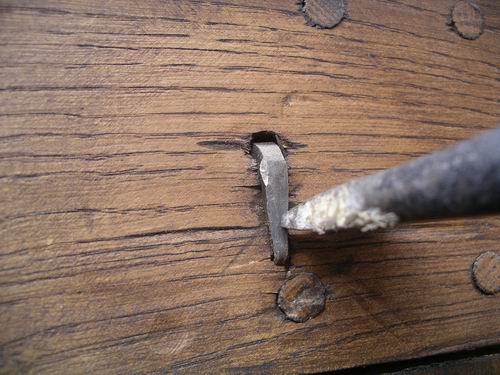

Doble con un cortafrios el pincho del llamador, si la medida no le viene bien, podrá cortalo fácilmente con una radial.

29

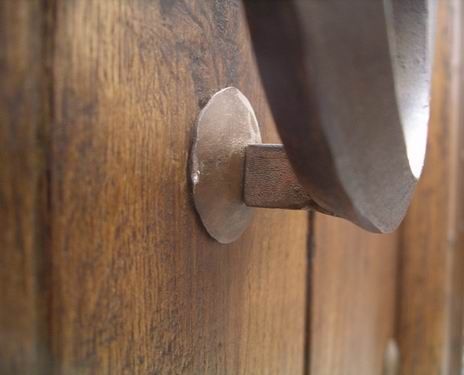

Finalmente instale un clavo ref.190 justo donde golpea el llamador a la puerta, para no marcar la madera. Lea el manual de instalación de clavos de forja.

Instalación llamador de forja ref.432

30

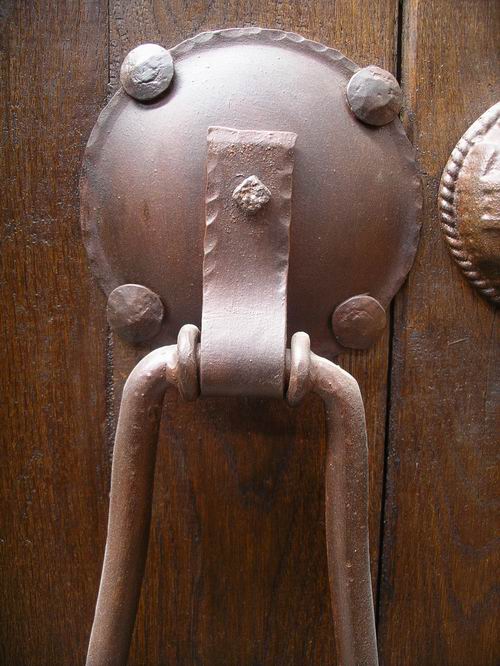

La única diferencia con el resto de llamadores, es que éste no tiene un pincho que atraviesa la puerta, y es sustituido por un tornillo Saint-Torpez ref.148 ó 147 dependiendo del grosor de la puerta.

Lea el manual de instalación de tornillos Saint-Tropez y el manual de los llamadores de forja ref. 479, 403, 425.

Instalación rejas de forja ref. 220, 254, 260

32

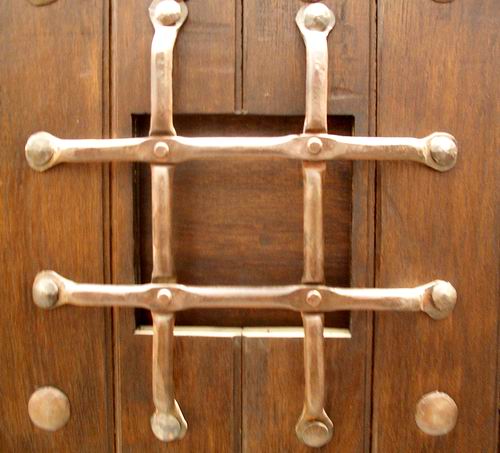

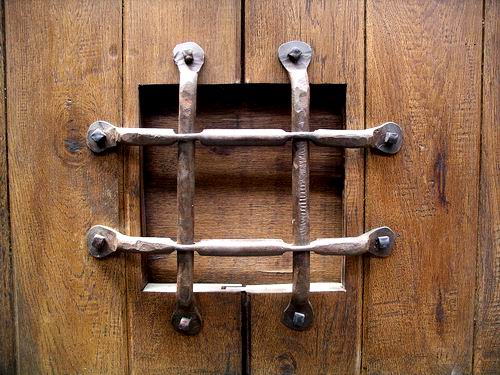

Marque el lugar correcto y utilice tornillos Saint-Tropez ref.148, 147 dependiendo del grosor de la puerta. Si esta medida no le viene bien, podrá cortar los tornillos, sin problemas, con una pequeña radial. Lea el manual de instalación de los Tornillos Saint-Tropez.

33

Recuerde que también podrá utilizar clavos de forja ref.150. Lea el manual de instalación de los clavos de forja ref.190,150.

La medida de las rejas ref.220, 254 son perfectas para huecos de 20x20cm.

Instalación de ángulos de forja ref.325, 396, 310

35

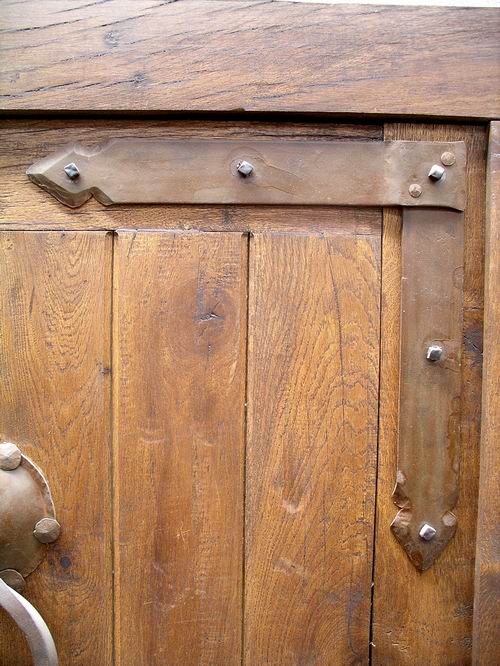

Los ángulos se colocan en la estructura de la puerta, marque los puntos correctos y taladre. Los ángulos dan una gran solidez y resistencia a las puertas. Recomendamos que se utilicen tornillos Saint-Tropez. Lea el manual de instalación de los Tornillos Saint-Tropez.

36

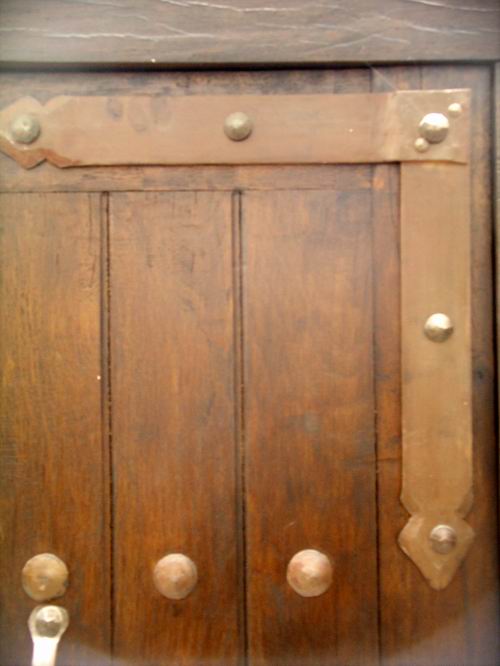

Para un uso decorativo, puede utilizar para su instalación clavos de forja. Lea el manual de instalación de los clavos de forja ref.190,150.

Mantenimiento de los productos de forja

herrajes artesanales puertas

Forja noble aplica a la forja una pátina natural y un tratamiento para exteriores, suficiente para evitar el óxido en condiciones normales de humedad.

En el caso de condiciones climatológicas extremas, como pueden ser los ambientes marítimos, o tropicales, recomendamos reforzar la protección de la forja para evitar el óxido (si es el caso), con una capa de Owatrol Oil seguida de una capa de Post-oxid, ambos productos de la casa Pentol. Es importante que siga indicaciones del fabricante al aplicar estos productos.

En cambio, si usted desea pintar la forja de cualquier otro color, puede convertir la pintura en anti-oxidante, mezclando 25% de Owatrol Oil y 75% de pintura.
